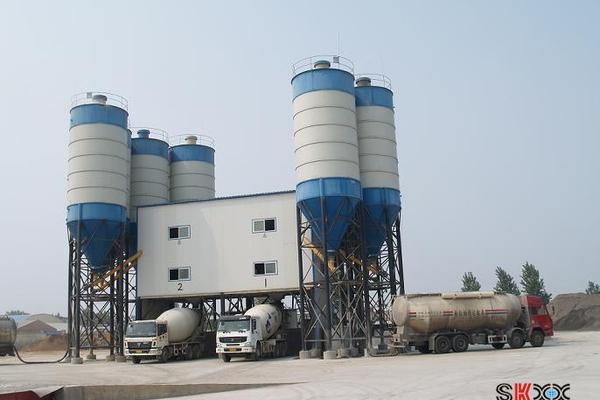

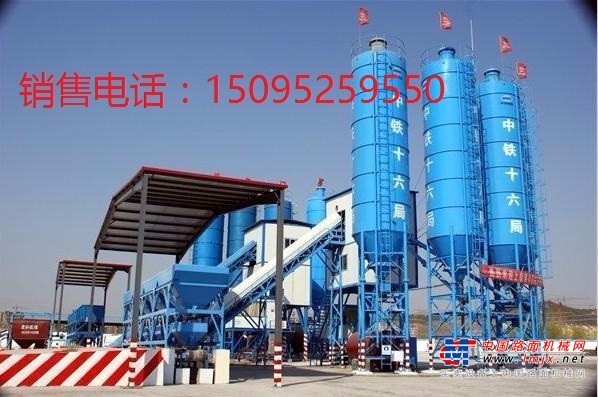

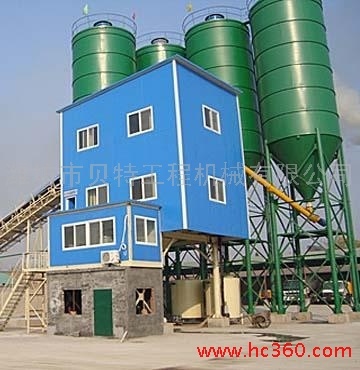

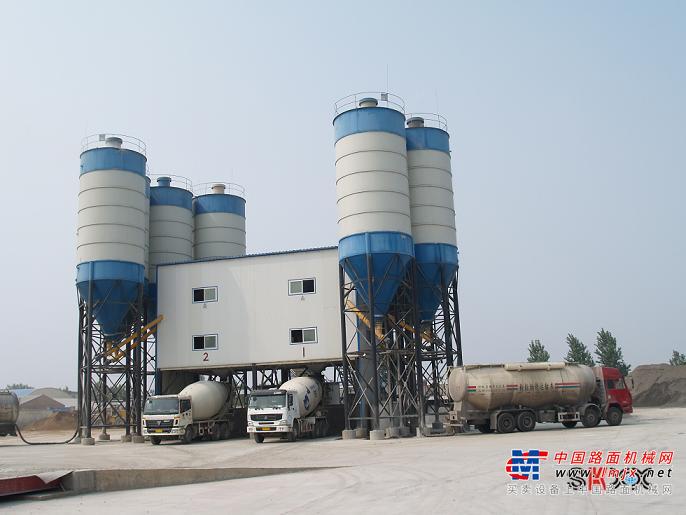

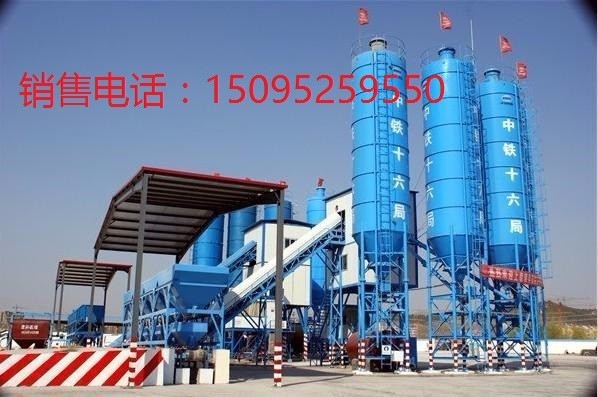

出售转让二手圆方HZS120混凝土搅拌站

序号

名称

技术参数、规格及说明

备注

1

搅拌

系统

1、型号：MAO3000/2000

2、型式：双卧轴强制式

3、进料容量：3000 L

4、出料容量：2000L．

5、卸料高度：4.2 m

6、电机功率：37kW×2

7、搅拌叶片、衬板：耐磨材料

系统说明：

1、星齿轮减速器，体积小、效率高、极为可靠。

2、衬板、叶片材质为高铬耐磨铸铁，角度设计合理，搅拌效果好，速度快，使用寿命长。

3、四轴端配有全自动密封注油系统。

4、卸料门为液压油泵控制，有三个停留点及手动开闸，无噪音。

5、超重设计。

仕高玛

2

电控系统

   电气控制系统由电脑主机、显示器，打印机、通电

缆，称重仪表等组成。

l、运行与管理于一体，操作简单方便。

2、配料系统采用微机集中控制。

3、搅拌站运行数据可保存10年以上，便于设置管理。

4、配方可以用数字表示，方便用户识别，配方数可几十种。

5、就有误差分析及自动检测功能。

6、在脱离自动控制的情况下，手动操作系统仍能完成对搅拌站的控制，如配料，搅拌，卸料等工作。

7、本系统强电部分自成一体，与弱电部分完全分开，提高了弱电的抗干扰能力，也使强电部分大为简化，维护更为方便。

8、配有四画面监控系统。

系统说明：

本系统所用主要硬件均采用施耐德产品，具有性能先进，可靠性高，外型美观等特点。控制台采用人机工程学原理设计，操作舒适。

1、打印机：爱普生

2、显示器19”

3、PLC控置器：三菱

4、主要电气件：施耐德

5、监控系统：

*式摄像机：

SAN．NCE安尼

  彩色监视器： TCL

四画面处理器：SAN．NCE安尼

3

提升

系统

骨料提升系统采用皮带输送机。

1、电动滚筒：YZ-37-2.0-100x63-S    功率：37kW

2、倾角：Q=18°

3、平皮带规格：B=1000

4、皮带速度：2m/s

5、输送能力：600t/h

6、暂存料斗：3m³

7、暂存斗：QGBZ100×250

系统说明：

输送机上盖下兜，可适应全天候工作。了配料时间，提高了生产率。

1、电动滚筒：

山东淄博

2、环形皮带：

山东青岛

3、气缸：

  济南

4

骨料

称量

系统

    骨料称量系统由：骨料仓、机架、称量斗、骨料输送机、传感器等组成。

1、骨料仓

  (1)容量：20m³×4

  (2)落料门：8个

  (3)气缸：63×310

2、称量斗

  (1)容量：1.8m³×4

  (2)计量方式：单独计量

  (3)传感器：1000kg×16

  (4)计量精度：±2％

3、皮带输送机

  (1)皮带规格：1000mm

  (2)皮带速度：1.6m/s

4、电动滚筒

 (1)型号：YZ11-1.6-500х1000

  (2)功率：11kW

5、振动器：ZW-5

系统说明：

    骨料仓采用装载机或上料皮带机上料。骨料仓为四斗，每斗容量20m³。每个储料斗有两个卸料门，以实现计量时的粗称和精称。骨料计量斗有四个，每个骨料计量斗通过四只传感器支撑于储料仓机架上，四只传感器发出的信号经处理后送往主控制室内的微机中，转换变成物料重量值显示出来。四个称量斗下设一条水平皮带机。骨料配料完毕，由水平皮带机送入斜皮带输送至楼顶的暂存料斗内，等待和其它物料一起卸入搅拌机内。

1、环形皮带：

山东临朐

2、传感器：

山东青岛

3、电动滚筒：

山东淄博

4、振动器：

河南新乡

5、气缸：

  济南

5

水泥

称量

系统

水泥称量系统由水泥称量斗、气动蝶阀、传感器等组成。

1、水泥称量斗：

  (1)容积：1200L。

  (2)称量范围：0～1200kg

  (3)称量精度：±1％

2、传感器：1000kg×3

3、气动蝶阀：DN300

系统说明：

   水泥称量采用全密封装置，称量斗通过4只传感器称量。称量斗料门采用典型气动蝶阀驱动门，开门灵活，密封严密。

l、传感器：山东青岛

2、气动蝶阀：山东济南

6

粉fen煤灰称量系统

    粉fen煤灰称量系统由粉fen煤灰称量斗、气动蝶阀、传感器等组成。

1、粉fen煤狄称量斗：

    a)容积：800L

    b)称量范围：0～750 kg

    c)称量精度：±1％

2、传感器：  500 kg×3

气动蝶阀：DN250

系统说明：

    粉fen煤狄称量采用全密封装置，称量斗通过3只传感器称量。称量斗料门采用强典型气动蝶阀驱动门，开门灵活，密封严密。

1、传感器：山东青岛

2、气动蝶阀：山东济南

7

矿粉称量系统

    矿粉称量系统由粉称量斗、气动蝶阀、传感器等组成。

1、粉称量斗：

    a)容积：600L

    b)称量精度：±1％

2、传感器：  500 kg×3

气动蝶阀：DN250

系统说明：

    粉称量采用全密封装置，称量斗通过3只传感器称量。称量斗料门采用强典型气动蝶阀驱动门，开门灵活，密封严密。

1、传感器：山东青岛

2、气动蝶阀：山东济南
